Tu ouvres la boîte de ta plaque de cuisson, tu comptes les fils : cinq. Tu regardes la prise murale : trois bornes. Première réaction, paniquer. Mauvaise idée. Ce n’est pas une erreur de câblage, c’est simplement du triphasé : trois fils de phase, un neutre bleu, une terre vert jaune, pour un appareil qui n’en exploite parfois qu’une partie. La tension est là, le risque aussi. Identifier chaque fil via le code couleur, comprendre quel branchement correspond à ton installation et raccorder correctement sans court-circuit : c’est exactement ce qu’on couvre ici.
L’essentiel à garder en tête
- Un câble 5 fils contient toujours : terre vert jaune, neutre bleu, phases marron, noir, gris.
- Coupe le disjoncteur général et vérifie l’absence de tension avant tout raccordement.
- Pour un branchement monophasé, on utilise une seule phase et on isole les deux autres.
- Un appareil qui fonctionne ne prouve pas que le branchement est correct ou sécurisé.
- Doute sur les couleurs, puissance au-dessus de 7 kW : faire appel à un électricien qualifié.
5 fils face à 3 bornes, c’est quoi le problème ?
Tu te retrouves avec 5 conducteurs qui sortent du mur et seulement 3 points de connexion sur ton équipement ou ta prise murale : pas de panique, c’est une situation standard. Ce n’est pas un défaut de câblage, c’est juste la rencontre entre deux mondes électriques différents.
Le câble qui arrive est un câble triphasé : il transporte 3 phases, un neutre et une mise à la terre, soit 5 fils au total. Ton appareil, lui, tourne en monophasé : il n’a besoin que d’une phase, d’un conducteur neutre et d’un fil de protection.
Deux cas reviennent souvent. Premier cas : une cuisinière ou une table de chauffe raccordée à un circuit triphasé existant. Deuxième cas : une alimentation domestique où le câble posé en attente a plus de conducteurs que la prise finale n’en réclame. Dans les deux situations, la logique de branchement reste la même.
Le code couleur des fils, base de tout
Avant de toucher quoi que ce soit, tu identifies chaque conducteur. Le code couleur normalisé NF C 15-100 est ton seul repère fiable ici. Un câble 5 conducteurs triphasé contient exactement 3 phases actives, 1 retour bleu et 1 conducteur de protection vert jaune.
Les teintes ne sont pas décoratives. Chacune correspond à un rôle précis, et les confondre, c’est le genre d’erreur qui finit au disjoncteur différentiel, dans le meilleur des cas.
Vert-jaune, bleu, marron, noir, gris : qui fait quoi ?
Voici les 5 conducteurs du câble triphasé et leur rôle. Un ancien câble peut aussi contenir un fil rouge à la place d’une phase active : même usage, couleur d’époque.
| Couleur | Rôle | Remarque pratique |
|---|---|---|
| Vert jaune | Protection | Ne jamais relier ce conducteur au retour bleu |
| Bleu | Neutre | Toujours isolé des phases actives |
| Marron | Phase | Marron, noir et gris : les 3 phases du circuit |
| Noir | Phase | Interchangeable avec le marron en triphasé |
| Gris | Phase | Parfois absent des vieux câbles (rouge à la place) |
La notice technique de l’équipement ou le plan du tableau te confirme quel conducteur va où avant toute connexion. Si tu n’as pas le document sous la main, consulte le blog Bricolage decoration pour retrouver les plans courants. Repérer chaque conducteur avant de connecter, c’est 30 secondes qui évitent beaucoup d’ennuis.

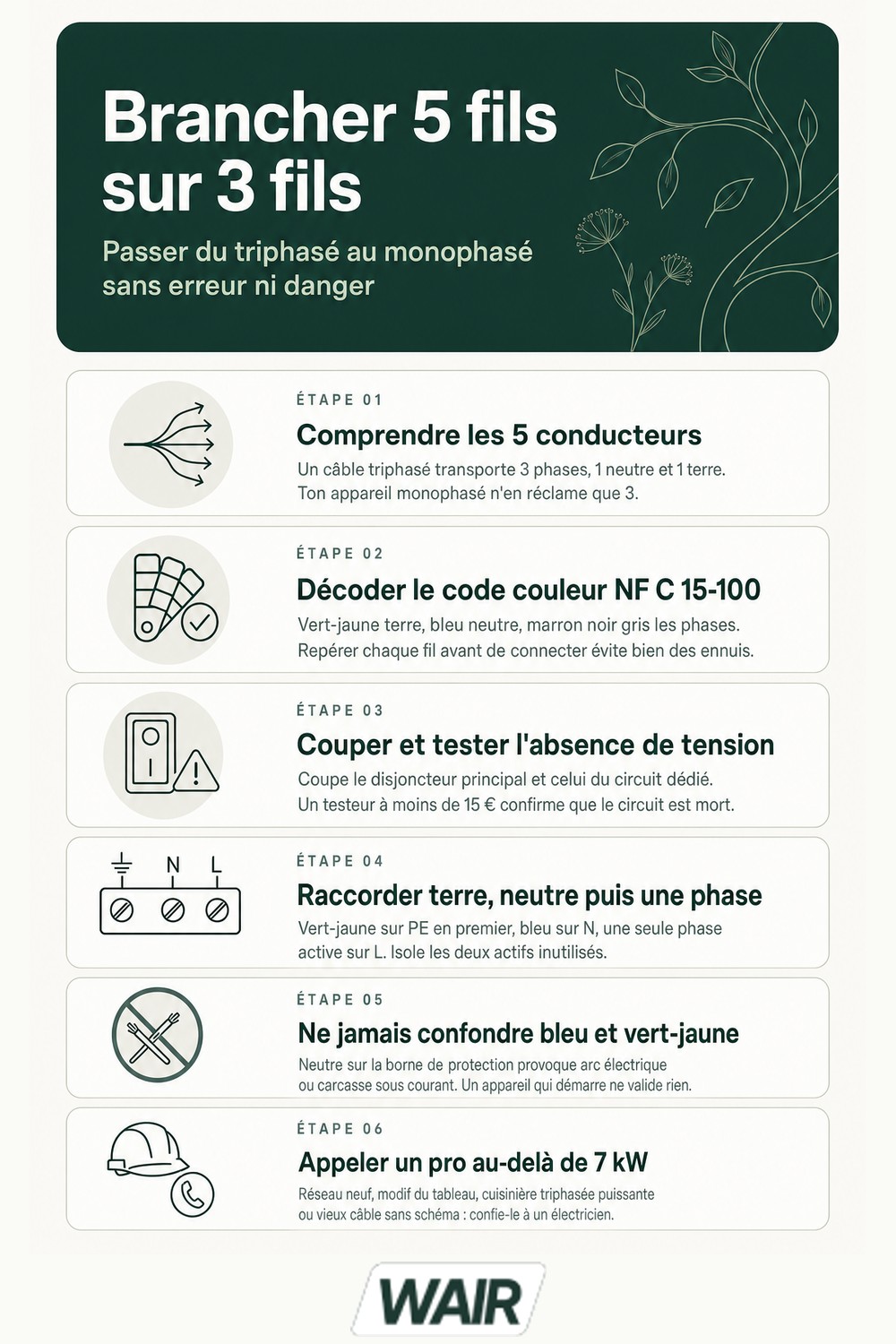

Brancher 5 fils sur 3 fils, les étapes dans l’ordre
Le schéma est clair, les teintes sont identifiées : on peut passer au câblage. Un mode opératoire bien suivi, c’est un branchement sécurisé dès la première fois. Voici les étapes dans l’ordre, sans en sauter une.
Couper le disjoncteur et vérifier l’absence de tension
Commence par localiser le disjoncteur principal dans ton tableau électrique et coupe-le. Coupe ce protecteur général avant de toucher le moindre conducteur. Un testeur de tension coûte moins de 15 € et confirme en deux secondes que le circuit est mort. Vérifier l’absence de tension sur chaque conducteur, c’est la seule sécurité fiable avant de brancher quoi que ce soit.
Si tu interviens sur un circuit dédié (plaque, four), coupe aussi le disjoncteur de ce circuit. Double précaution, zéro regret.
Raccorder, isoler et refermer correctement
Les conducteurs sont hors tension, c’est confirmé. On attaque le branchement. Commence toujours par la protection : le vert-jaune se connecte en premier sur la borne dédiée, sans exception.
- Raccorder le conducteur vert-jaune (mise à la terre) sur la borne PE du bornier ou de l’équipement.
- Connecter le bleu (retour neutre) sur la borne N.
- Choisir un seul conducteur actif (marron, noir ou gris) et le brancher sur la borne de phase.
- Isoler les deux actifs inutilisés : un wago borgne, un capuchon isolant ou du chatterton font l’affaire.
- Vérifier que chaque connecteur est bien clipsé ou serré, sans conducteur qui dépasse.
- Refermer le bornier ou le boîtier correctement.
- Remettre le disjoncteur en position ON.
Pour une plaque de cuisson ou une cuisinière, le bornier indique souvent les repères L1, L2, L3, N et PE. Le montage nécessite parfois de raccorder les trois phases selon la puissance du modèle : consulte la notice avant de décider quel conducteur va où.
Mode opératoire pas à pas
Ta checklist branchement 5 fils sur 3
Coche chaque étape dans l’ordre, sans en sauter une. Tant que la sécurité n’est pas validée, on ne touche à aucun conducteur. Suis le fil, littéralement.
0 étape sur 10 validée
Phase 1, mise hors tension
Phase 2, raccordement
Les 10 étapes sont cochées, la terre en premier, un seul actif branché, les deux autres isolés. Un appareil qui démarre ne prouve rien : si un doute persiste sur un vieux câble ou une forte puissance, un électricien tranche la question.
Checklist indicative pour un raccordement monophasé standard. Consulte toujours la notice de ton équipement, elle prime sur tout.
Cas particuliers à connaître avant de se lancer
Certaines situations sortent du schéma standard et méritent une attention particulière. Une table de cuisson peut accepter un raccordement monophasé ou triphasé selon sa puissance, et la configuration change radicalement d'un cas à l'autre. Consulte toujours la notice : elle indique si les trois alimentations sont requises ou si une seule suffit.
Anciens câbles et couleurs non normalisées

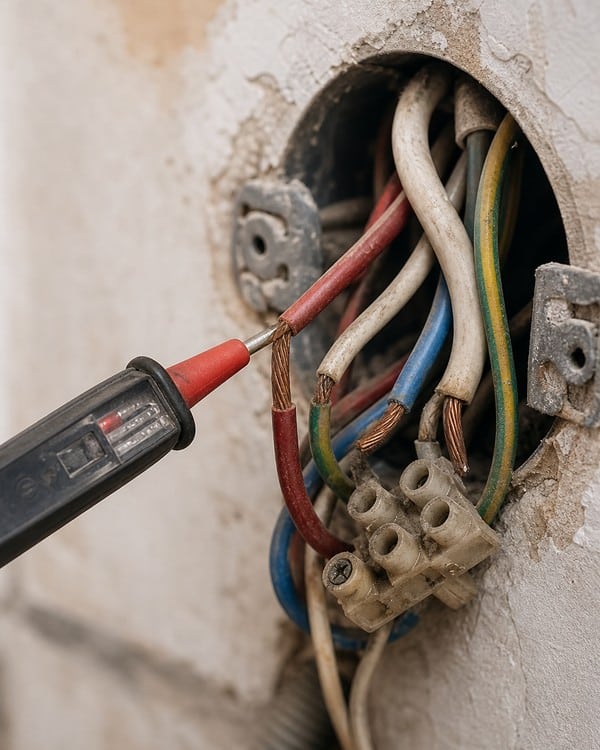

Dans un logement ancien, tu peux tomber sur des conducteurs rouge ou blanc là où tu attends du marron ou du bleu. Un rouge est souvent une phase, mais sans schéma du circuit, aucune couleur n'est fiable à 100 %. Mesure systématiquement avec un testeur avant de connecter quoi que ce soit.
Le piège le plus courant : confondre le fil bleu avec le vert-jaune de mise à la terre. Ces deux conducteurs ne sont pas interchangeables. Raccorder le neutre sur la borne de protection peut provoquer un arc électrique ou rendre la carcasse de l'appareil dangereuse sous courant.
L'appareil fonctionne, mais ce n'est pas une preuve
Un interrupteur ou une table vitrocéramique peuvent sembler opérationnels même avec un câblage incorrect. Un équipement qui démarre ne valide pas le raccordement : il peut surchauffer ou exposer l'utilisateur à un danger électrique invisible. Vérifie chaque conducteur, même si tout paraît normal.
Quand faire appel à un électricien ?
Le bricolage électrique a ses limites. Connaître ces limites, c'est éviter un incendie ou une surtension qui coûte bien plus cher qu'une heure de main-d'œuvre.
5 situations qui justifient l'appel à un pro
- Tu crées un réseau neuf : tout câblage depuis le tableau nécessite un électricien qualifié.
- Tu dois modifier le tableau électrique : ajout d'un coupe-circuit ou d'un différentiel, c'est réservé à un professionnel.
- Tu es en doute sur les teintes d'un vieux câble sans schéma disponible.
- Tu raccordes un équipement de forte puissance (cuisinière triphasée au-dessus de 7 kW) : les dangers d'une mauvaise manipulation sont élevés.
- Tu n'as aucun schéma électrique et le testeur ne suffit pas à clarifier la situation.
Solliciter un pro pour ces cas n'est pas un aveu d'échec, c'est du bon sens face à des périls réels. Une intervention ponctuelle peut aussi t'aider à comprendre le circuit pour la prochaine fois.
Avant de brancher 5 fils sur 3 bornes, lis ça
Peut-on relier le neutre et la terre ensemble sur une borne ?
Non, jamais. Le neutre et la terre remplissent deux fonctions distinctes. Les relier crée un risque de court-circuit et rend l'installation non conforme. Chaque fil doit aller sur la borne qui lui correspond, sans exception.
Que faire des fils de phase inutilisés lors d'un branchement monophasé ?
Les deux fils de phase non utilisés doivent être isolés individuellement avec un isolant adapté, comme des embouts ou du ruban isolant. Les laisser nus dans le boîtier, même sans contact apparent, constitue un risque électrique réel.
Faut-il un schéma pour brancher une plaque de cuisson 5 fils ?
Oui. La notice de la plaque de cuisson précise si l'appareil fonctionne en monophasé ou triphasé et indique le schéma de raccordement exact. Sans ce document, aucun branchement ne doit être tenté : les configurations varient selon les modèles.
Quel connecteur choisir entre wago, domino et bornier pour ce type de raccordement ?
Le wago est rapide et fiable pour des connexions temporaires ou en boîte de dérivation. Le bornier est préférable pour une plaque de cuisson ou un appareil fixe. Le domino reste acceptable mais moins sécurisé pour des puissances élevées.
Comment identifier le fil neutre dans un câble 5 fils ?
Le neutre bleu est identifiable par sa gaine bleue, conformément à la norme NF C 15-100. Si les couleurs sont dégradées ou non normalisées (câble ancien), seule une mesure au testeur de tension permet de confirmer sa fonction avec certitude.
